Емкости для сбора дождевой воды подземные
Компания GRAF разработала ряд систем по сбору и использованию дождевой воды, в пакет которых могут входить:
емкость, фильтр, устройство контроля потока воды, переливной сифон, набор труб, комплект насос+система контроля.

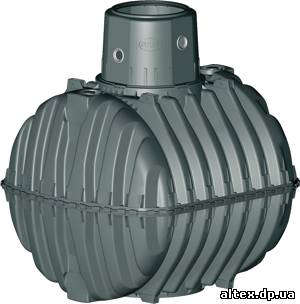

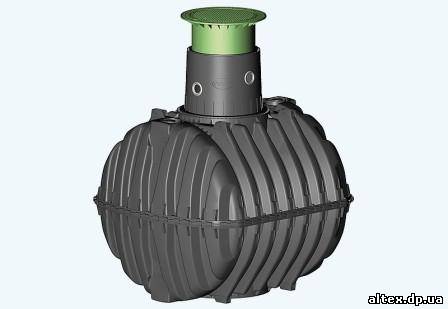

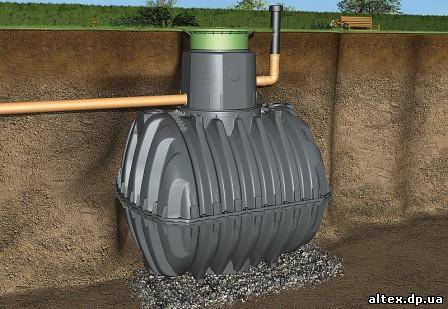

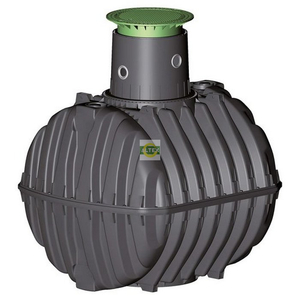

Подземный бак  Carat S с возможностью установки перегородки



Бак Carat S производится из особого материала Duralen (разновидность полипропилена), который обладает высокой ударопрочностью и отсутствием деформаций при высоких нагрузках.
Такой материал обеспечивает высокую стабильность конструкции, а также её долговечность. Duralen может быть легко переработан, что снижает урон окружающей среде.
Выпускаются  в  4 размерах: 2700 литров, 3750 литров, 4800 литров, 6500 литров.


Артикул № 372001

Купить онлайн


Уникальность:

  • изготовлен из прочного материала, под землей выдерживает нагрузку легкового авто;
  •  состоит из двух половинок, облегчающих транспортировку (максимум 9 баков на паллету) и хранение;
  •  долговечное и надежное соединение - гарантия 15 лет;
  •  простой монтаж половинок бака, благодаря небольшому весу (120 кг), не требует крана при монтаже;
  • благодаря специальным уплотнителям для труб, не требуется сварка подающих и отводящих труб;
  •  ребристое дно позволяет устанавливать на уплотненный гравий без дополнительного бетонирования;
  •  точная толщина стенок гарантирует идеальное соединение всех дополнительных аксессуаров;
  •  поворачиваемый купол для легкого соединения с трубами;
  • диаметр купола 600 мм обеспечивает легкий доступ внутрь бака;
  •  возможность плотного прилегания телескопической шахты к поверхности земли;
  •  стабильность в грунтовых водах (до середины высоты бака);
  •  возможность использования для сбора дождевой воды, а также как септик.


Таблица с технической информацией по каждому размеру
Объем емкости
2700 л
3750 л
4800 л
6500 л
№ артикула
372001
372002
372003
372004
Длина
2080 мм
2280 мм
2280 мм
2390 мм
Ширина
1565 мм
1755 мм
1985 мм
2190 мм
Высота
(включая купол)
2010 мм
2200 мм
2430 мм
2710 мм
Высота купола
600 мм
Внутренний Ø купола
800 мм
Вес
120 кг
150 кг
185 кг
220 кг

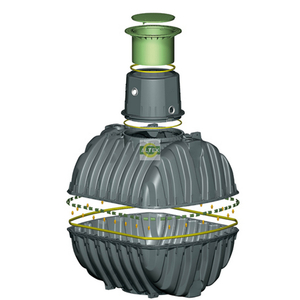

Модульная система бака Carat S

Модульная система бака Carat S позволяет подобрать купол и крышку к нему

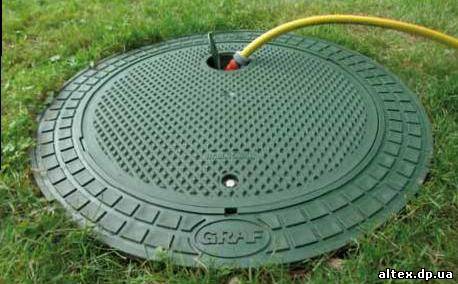

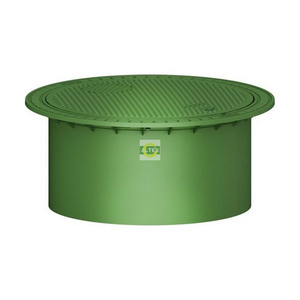

Телескопическая шахта Mini GREEN артикул № 371010
Для ёмкостей Carat S, диаметр внутренний 600 мм, диаметр внешнего кольца 778 мм,возможность регулирования высоты 750-950 мм.
Предназначается для пешеходных зон, зеленого цвета.
Материал: пластик




Телескопическая шахта Maxi GREEN артикул № 371011
Для ёмкостей Carat S, диаметр внутренний 600 мм, диаметр внешнего кольца 850 мм,возможность регулирования высоты 750-1050 мм.
Предназначается для пешеходных зон, зеленого цвета.
Материал: пластик

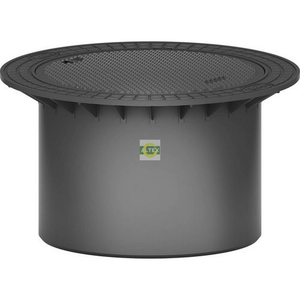

Телескопическая шахта CAST-IRON артикул № 371020
Для ёмкостей Carat S, диаметр внутренний 600 мм, диаметр внешнего кольца 850 мм,возможность регулирования высоты 750-1050 мм.
Предназначается для автомобильных проездов.
Материал: чугун




Удлинитель CARAT артикул № 371003
Для бака Carat S, используется когда до поверхности земли более 1 м, длинна 400 мм, диаметр 700 мм.





Бак Carat S производится из особого материала Duralen (разновидность полипропилена), который обладает высокой ударопрочностью и отсутствием деформаций при высоких нагрузках. Такой материал обеспечивает высокую стабильность конструкции, а также её долговечность. Duralen может быть легко переработан, что снижает урон окружающей среде.



Применение бака Carat S
Благодаря модульной системе, бак можно применять как:
  • емкость для сбора и использования дождевой воды
  • емкость в системе очистки сточных вод;
  • септик (одна, две или три камеры);
  • просто в качестве выгребной ямы.

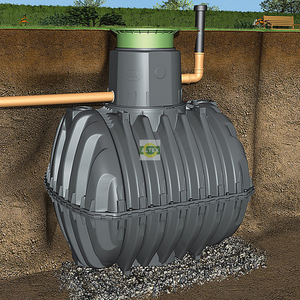

Применение бака
Carat S в качестве выгребной ямы

Протестирован на прочность и стабильность согласно Европейским стандартам (DIN EN 12566-1), (DIN EN 12566-6).

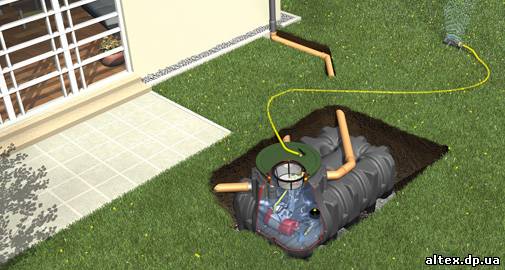

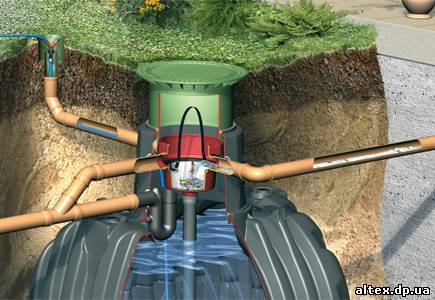

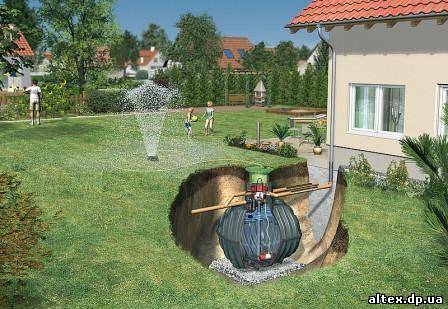

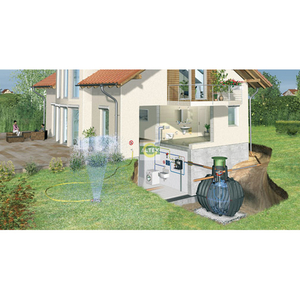

Применение бака Carat S в качестве системы сбора дождевой воды



Техническая информация:


Чертеж бака  Carat S 2700 л

Чертеж бака  Carat S 3750 л

Чертеж бака  Carat S 4800 л

Чертеж бака  Carat S 6500 л

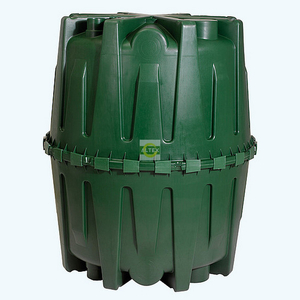

Бак Herkules для наземного и подземного использования
Артикул № 200200 (1600 литров)




Купить онлайн


Уникальность:
  • изготовлен из прочного материала;
  • изготовлен из двух половинок, облегчающих транспортировку, хранение (проходит в дверной проем 80 см
  • на герметичность соединения 15 лет;
  • возможность использования для сбора дождевой воды, а также как септик;
  • ребристое дно позволяет устанавливать на уплотненный гравий без дополнительного бетонирования.




Применение бака Herkules для сбора дождевой воды, подземное использование

Преимущества:
  • конструкция одобрена Немецким Институтом Строительной Техники;
  • стойкий к ультрафиолетовому излучению;
  • прочная конструкция обеспечивает безопасное использование под землей;
  • легкий вес (половина - 30 кг) и удобный размер (высота половинки 80 см),
  • запатентованая система монтажа бака;
  • сертификация на прочность согласно DIN EN 12566-1;
  •  использование для сбора дождевой воды; часть системы по очистке сточных вод;
  • увеличение объёма с использованием нескольких баков до 10 000 л;
  • бак стабилен в грунтовых водах по всей высоте.



Применение бака Herkules для сбора дождевой воды, наземное использование


Применение бака Herkules

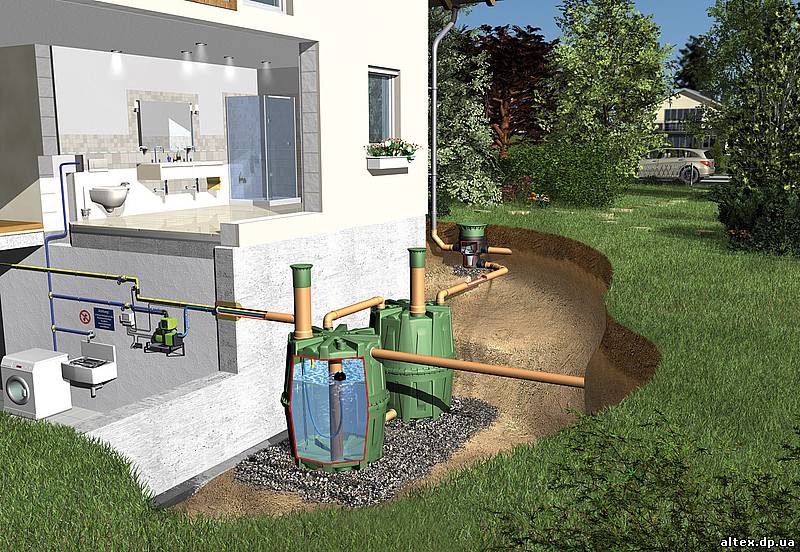

Примеры использования при подземной установке, сбор дождевой воды
1. Дождевая вода попадает в водосточный жёлоб и фильтруется внешним фильтром
2. Чистая вода набирается в баке
3. Последовательное соединение ёмкостей увеличит общий объём
4. Насос подаст воду в поливочные шланги
5. При установке под землёй опорной трубы обеспечит надёжное расположение ёмкостей
6. Вентиляционный колодец обеспечивает лёгкий доступ в бак
7. Соединение с садовым шлангом для полива
8. "Шланг подачи" направляет воду к садовому шлангу

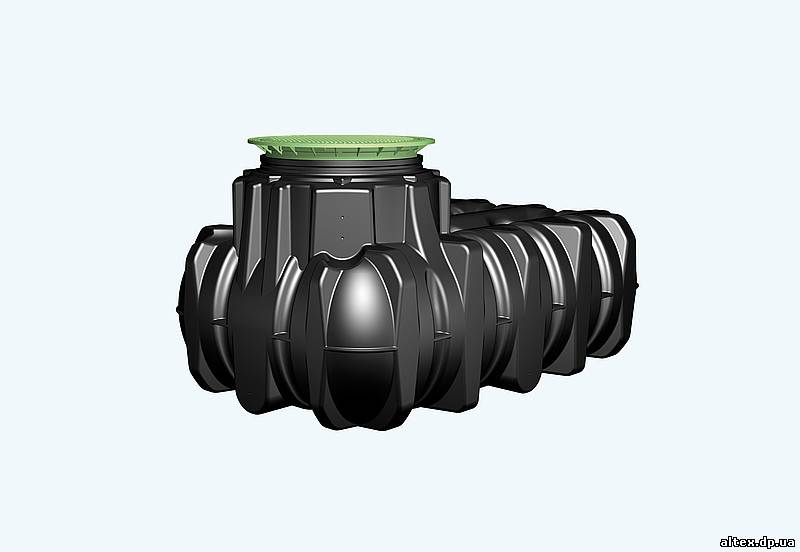

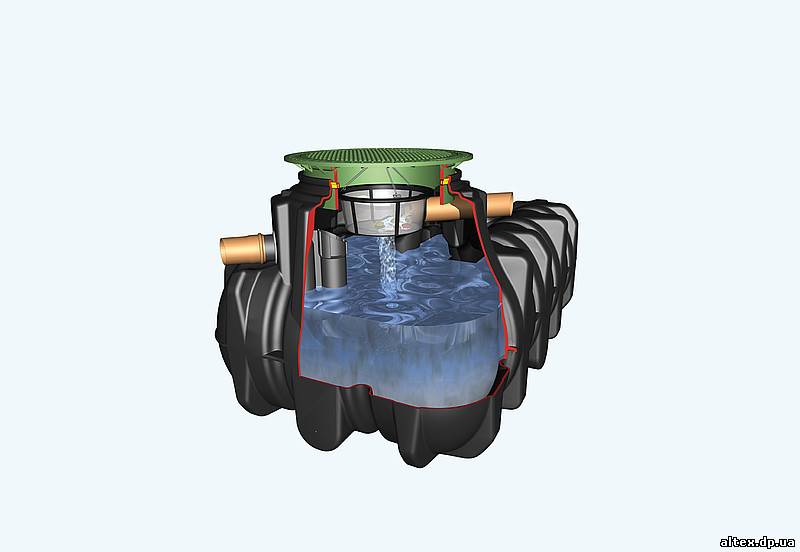

Плоский подземный бак Platin

Артикул № 390000 (объем 1500 л)

Супер плоский подземный бак Platin - плоский бак для сбора дождевой воды,

специально разработан для экономии средств и времени в процессе монтажа.



Минимальная глубина установки равна 1 м, что позволяет значительно экономить на земляных работах.

Так же выпускаются емкости Platin следующих объемов:  1500 л, 3000 л, 5000 л, 7500 л

 т.к данная емкость не разборная, нас интересует больше компактная емкость 1500 л и 3000 л,

остальные типоразмеры могут поставляться по индивидуальной заявке.

Данное свойство позволяет монтировать емкость при высоких грунтовых водах.


Технические характеристики бака Platin



Объем, л

ДхШхВ, мм

Вес, кг

1500

2100x1250x700

80

3000

2450x2100x735

170

5000

2890x2300x950

240

7500 3600х2250х1250 360

Высота горловины для всех типов – 315 мм  диаметр крышки – 650 мм.



Преимущества бака Platin

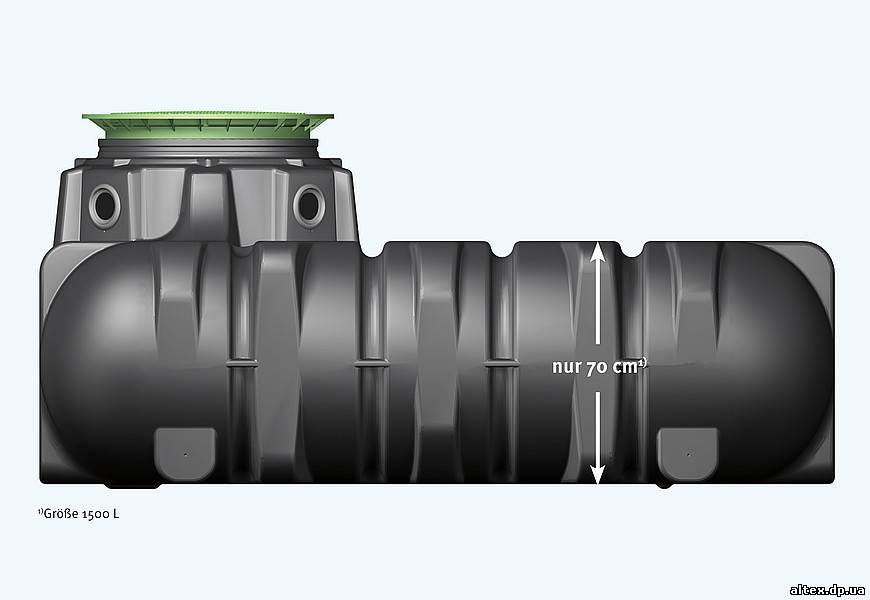

1. Минимальная глубина установки Бак, объемом 1500 л имеет высоту 70 см. что дает возможность выкопать небольшую яму без соблюдения углов наклона, не бояться осыпания грунта.
Благодаря весу в 80 кг, два человека могут без труда справиться с установкой в котлован.

 2. Возможность установки в нагруженных местах. Прочная конструкция бака позволяет устанавливать в местах проезда транспорта. Требуется чугунная крышка для такого случая.

3. Устойчивость в грунтовых водах. Специальная форма и конструкция бака Platin гарантируют ему устойчивость в грунтовых водах. Бак можно устанавливать в грунтовые воды до начала горловины.

Дополнительные опции




К баку применяются 2 вида встроенных фильтров, которые отлично очищают поступающую дождевую воду от мусора, листьев и других механических загрязнений.

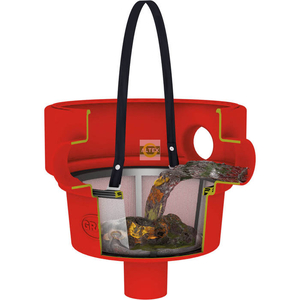

Фильтр-корзина (грубая очистка), код 342026, используется для очистки воды и дальнейшего ее использования для полива.

Фильтр, код 342025, может поставляться  в комплекте и служит для тонкой очистки,  подачи воды в дом для технических нужд.
