Дренажная система — это достаточно сложное инженерно — техническое сооружение, предназначенное для сбора и удаления инфильтрованных и грунтовых вод.

Иными словами, основная задача дренажа — обеспечить понижение грунтовых вод вокруг дома, что особенно важно при наличии подземных помещений у него, а также предотвратить их быстрый подъем.

Если грунтовые воды находятся ближе 2.5 м от поверхности земли — дренажная система просто необходима.

Об устройстве дренажной системы стоит позаботиться еще во время строительства дома, а именно на этапе возведения фундамента, — в этот момент ее монтаж оказывается наиболее эффективным и экономичным, да и выполнена она может быть с максимальным учетом гидрогеологических условий. Дренаж монтируют как до, как и после гидроизоляции фундамента или подвала, но обязательно перед общей засыпкой внешней стороны фундамента. Если коммуникации зданию еще не подведены, нужно указать места их ввода в дом или трассу на участке до точек ввода. В дальнейшем это позволит сохранить целостность и работоспособность дренажной системы.

Возможен монтаж дренажной системы и на эксплуатируемом участке.

Дренажные системы могут быть открытыми (водоотводные каналы), закрытыми (с использованием дренажных труб) или засыпными (гравийными, кирпичными, бутовыми).

На современных дачных и коттеджных участках чаще всего устраивают закрытые дренажные системы, в которые укладывают специальные трубы — дрены. До недавнего времени обычно применяли керамические или асбоцементные трубы. Перед монтажом в них делали пропилы и сверлили отверстия. Сейчас используют особые гофрированные, перфорированные по всей длине одно-, двух— и многослойные пластмассовые трубы. Благодаря гофрированной поверхности дрены обладают достаточной жесткостью и при небольшой толщине стенок могут выдерживать значительные нагрузки, при этом гофры позволяют равномерно распределить нагрузку по трубе. Большое количество мелких отверстий в дренах способствует эффективному сбору поступающей к ним воды и ее отводу в водоприемные колодцы.

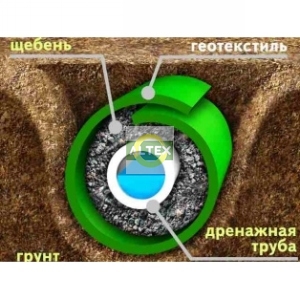

Для предохранения от заливания и забивания отверстий песком и почвой некоторые марки дренажных труб снабжают оболочками их фильтрующего материала. В основном применяют фильтры двух видов: из геотекстиля и из натурального кокосового волокна. Дрены с геотекстильным фильтром монтируют на песчаных, супесчаных и торфяных почвах. Модели с фильтром из кокосового волокна укладывают в суглинках и глинах. Ну а трубы без фильтра обычно используют там, где вероятность попадания в их отверстия песка и ила полностью отсутствует, однако такие грунты встречаются редко. Срок службы полимерных дренажных труб превышает 50 лет.

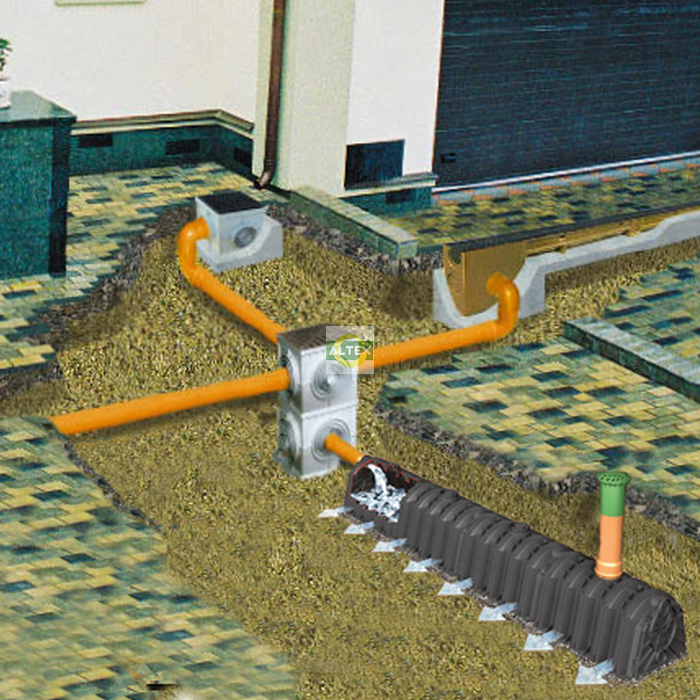

При создании дренажной системы кроме труб будут нужны смотровые и поворотные колодцы, которые служат для контроля работы водосточных сооружений и их периодической очистки, что обычно требует раз в 5-10 лет. До недавнего времени колодцы собирали из железобетонных колец диаметром 400 или 700 мм, сегодня все чаще применяют изделия из ПВХ. Они прочны и достаточно легки, не требуют при установке использование специальной техники, не говоря уже о том, что при монтаже таких пластиковых устройств резко уменьшается объем земляных работ. Ну а для того, чтоб люки колодцев не портили внешний вид придомовой территории, их закрывают самыми разными способами: цветочными вазами, скамейками, садовой скульптурой и даже высаживают на них газон. Собранная дренажными трубами вода поступает в расположенный в самом низком месте участка водоприемный колодец, откуда она может забираться для полива, сбрасываться в общую канаву водоотвода или трубу ливневой канализации, направляться в поглотительную емкость.

По характеру расположения дренаж делят на два основных вида — пристенный и пластовой. Выбор между ними осуществляется исходя из имеющихся гидрогеологических условий: уровня грунтовых вод и типа грунта.

Пластовой дренаж в основном используется для защиты подземных частей дома, возводимых на слабопроницаемых грунтах — глинистых и суглинистых. Его выполняют в виде так называемой фильтрующей постели, укладываемой в основании защищаемого сооружения непосредственно на водоносный грунт, и делают это одновременно со строительством здания. Данный вид дренажа полностью защищает постройку не только от потопления грунтовыми водами, но и от увлажнения капиллярной влагой.

Пристенный дренаж применяют в тех случаях, когда водоупорный слой залегает неглубоко от поверхности и основание защищаемого сооружения находится непосредственно на нем. Дренаж предназначен для сбора и отвода воды, которая вплотную подходит к фундаментным стенам здания, для ограничения уровня поднятия воды выше линии расположения дренажных труб и предотвращения затопления подвальных помещений. Чтобы добиться этого, дрены с фильтрующей отсыпкой помещают по периметру постройки с наружной стороны фундамента на расстоянии не менее 0,7 м от плоскости стены и заглубляют ниже подошвы дома. Глубина заложения пристенного дренажа по отношению к полу подвала составляет 0,5-1м. Но чаще всего используют комбинацию пластового и пристенного дренажа. В этом случае пластовый дренаж соединяют с пристенным с помощью труб или специальных фильтрующих материалов.

Как и пластовой, пристенный дренаж выполняют на стадии сооружения фундамента. Если же решение об устройстве дренажной системы возникло уже через некоторое время после возведения дома, имеет смысл использовать траншейный кольцевой вариант. Тогда дренажный контур располагают на расстоянии 1,5-3 м от стен по всему периметру защищаемого здания. Глубина понижения уровня грунтовых вод в этом случае зависит от степени заглубления дренажных труб. Различают два типа такого дренажа — совершенный и не совершенный. Второй не чем не хуже первого, просто горизонтальный трубчатый дренаж совершенного типа полностью прорезает водоносный горизонт и доходит до водоупорного слоя, а несовершенного — лишь частично.

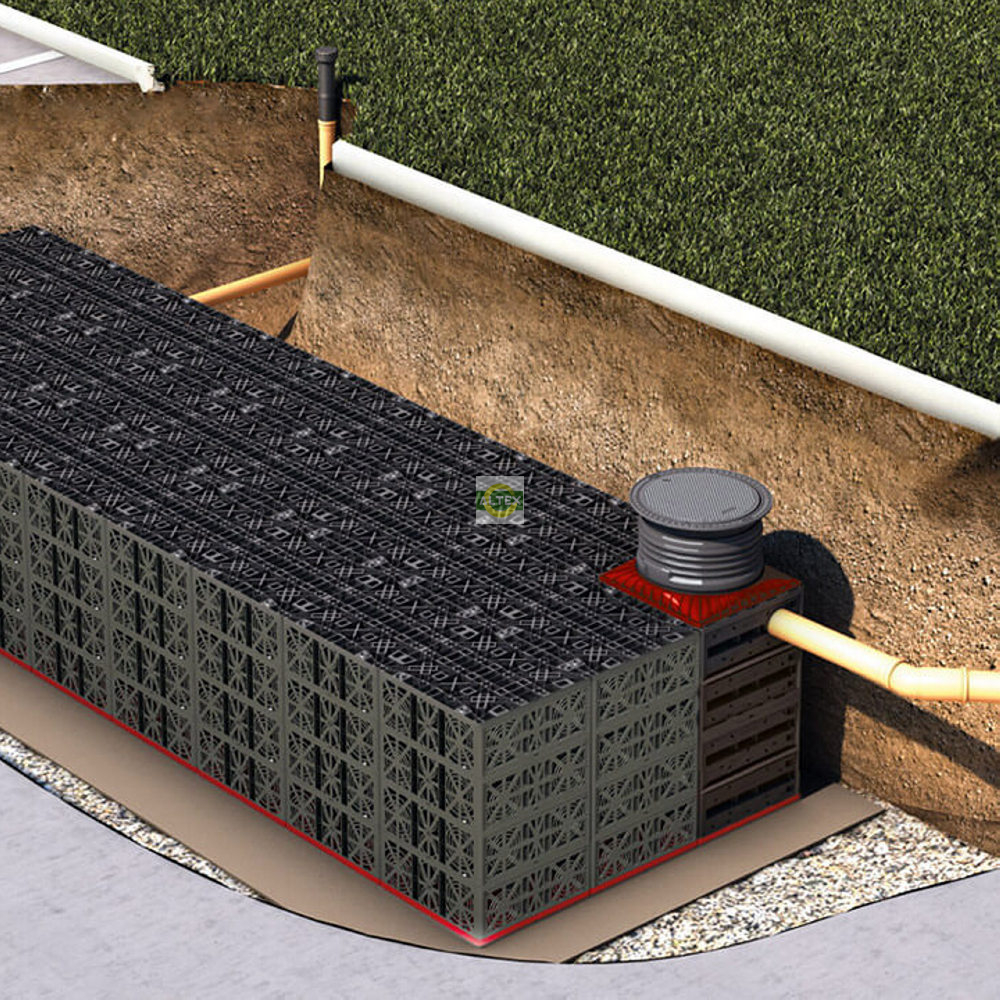

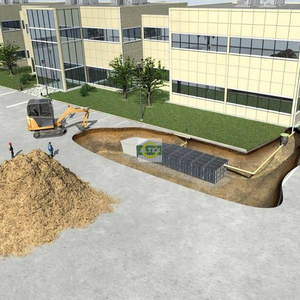

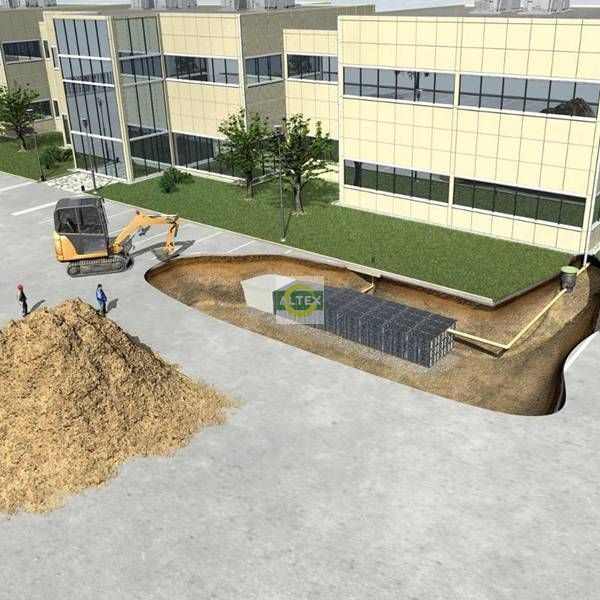

Компания GRAF, принимая во внимание все эти задачи, разработала продуманную и современную инфильтрационную систему, способную решать самые сложные задачи.

Преимущества использования тоннелей перед дренажными трубами очевидны, а именно:

Для фильтрации стоков от одного человека рекомендуется устройство дренажной трубы в зависимости от характера грунта. Ориентировочно, для отвода сточных вод требуется трубопровод длиной 10 м для гравийных и песчаных грунтов, 15 м для супесей и 20 м для суглинков.

ельной ветви не должна превышать 20 м — это облегчает вентиляцию жизнедеятельного фильтрующего слоя, и обеспечивает равномерное распределение воды.

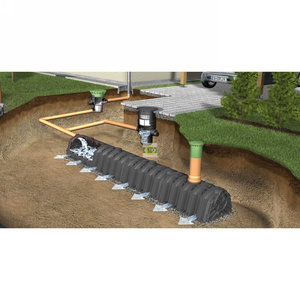

Ведь, при значительной длине трубы, трудно избежать ее прогиба и провисания, и гарантировать надежное поступление воздуха во все ее участки, а также в фильтрующую загрузку. Ветви труб должны укладываться строго с определенным уклоном, что требует немалого объема предварительных работ по подготовке площадки для монтажа. В связи с возможностью засорения, трубы укладываются прямолинейно, что не всегда подходит при сложном рельефе, желании сохранить ландшафт, зеленые насаждения и прочее. Воздухообмен и вентиляция в тоннелях значительно лучше, а значит, и условия для жизнедеятельности аэробных бактерий, в работе которых и заключается весь смысл доочистки стоков, будут благоприятны.

В часы пикового потребления воды, труба диаметром 200 мм, длиной 10 м может принять 200-300 л стоков, в зависимости от типа (толщины стенки), столько же принимает один тоннель. Oбъем, принимаемый подсыпкой из щебня, не учитываем, т. к. он присутствует в обоих случаях. Площадь орошения для трубы (проекционная) составляет: например, для песчаных грунтов, 2 м2, что соответствует площади двух тоннелей, которые смогут принять 600 литров стоков единовременно, займут 2,5 метра длинны и 1 метр ширины участка (2,5 м2), при укладке которого не требуется нивелировка всего участка и строгий контроль уклонов труб. При прочих равных условиях, количество инфильтрованной воды зависит, в конечном счете, от площади, занимаемой системой дренажа.

Способность тоннеля пропускать воду и через боковые стенки значительно увеличивает площадь для фильтрации и отвода воды. На участке соединения трубы с тоннелем, трудно представить возможность засорения трубы, что позволяет размещать их в удобных местах, обходя и сохраняя деревья, кусты, красивые элементы ландшафта.
