Основные принципы и рекомедации по водоотводу с плоских крыш (террас и балконов)
| Общие замечания |

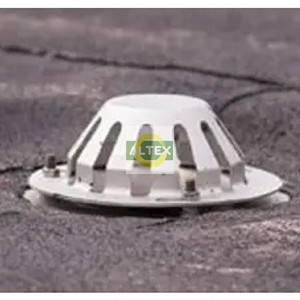

Крыши с подъёмом кровли менее 50 (8%) должны иметь водоприёмные воронки, отводящие воду внутрь здания, размещённые в самой низкой точке крыши, с обеспечением подъёма кровли (рекомендуется 3%). Водоприёмные воронки и водосточные трубы у стен и аттики следует располагать минимум 50 см от внутреннего фартука водоотводного элемента. Водоприёмные воронки должны обязательно иметь водоотводные колпаки, прикрывающие отверстия водоприёмных воронок, защищая их таким образом от загрязнений, прежде всего от опадающих листьев. Следует запроектировать минимум две водоприёмные воронки вторая должна служить аварийной, если надо собрать переливную воду в том случае, когда основная воронка забьётся или не успевает принять воду. Рекомендуется выбирать место ближе к краю крыши, что даёт возможность контролированного аварийного перелива воды с осушаемой поверхности. В местах соединения дымоходов, вентиляционных труб с кровлей, вода должна отводиться по направлению ската крыши, что достигается созданием стоков возле этих элементов. |
| Конструирование водоприёмных воронок и крышных водосточных желобов |

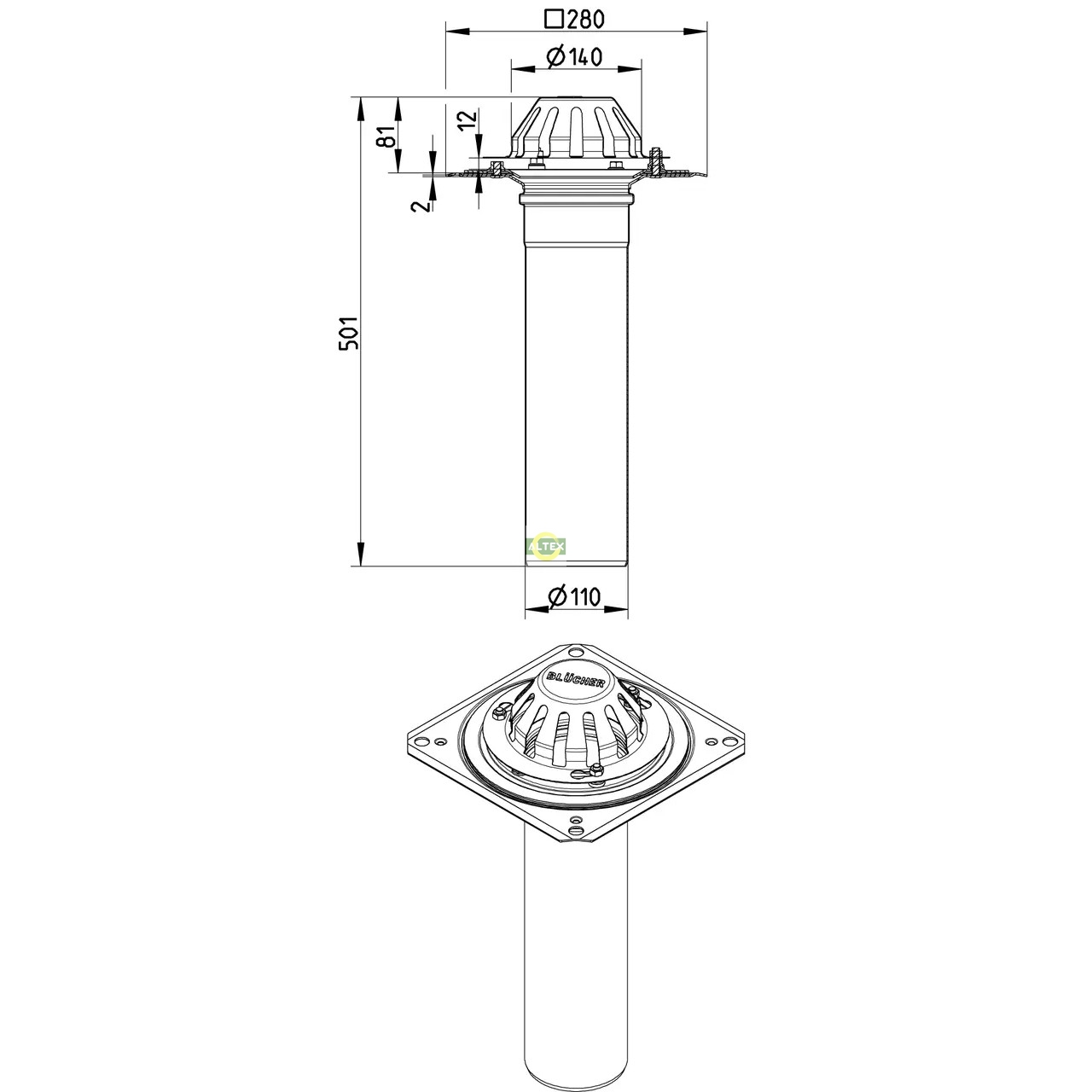

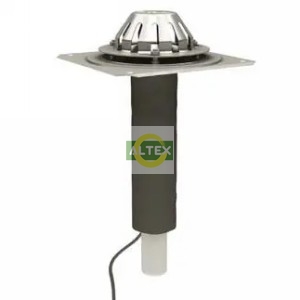

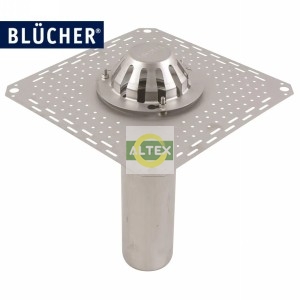

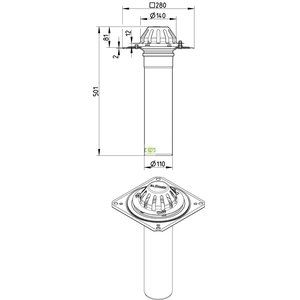

Водоприёмные воронки должны быть герметически соединены с кровлей. Водоприёмные воронки должны иметь гибкие, прочные и широкие фартуки из изоляционной плёнки шириной минимум 12 см. Нельзя жёстко, на всегда соединять воронки с плитой крыши. Фартуки должны быть соединены (склеены) с паронепроницаемой изоляцией и покрывать таким образом, чтобы позволить кровле двигаться. Чтобы избежать появления горбов, при соединении закладок следует в несущей плите или пароизоляции сделать вырезы (понижения). Лучше всего устанавливать воронки, состоящие из двух элементов, которые раздвигаются по вертикальной оси, что позволяет точно подогнать положение элемента к толщине утепления. В совмещённых двухэлементных вентилированных покрытиях достаточно посадить одноэлементную водоприёмную воронку. Рекомендуется подвести элементы обогревания, чтобы избежать обледенения водосточных элементов. Рекомендуются лотковые, плоские сечения сточных желобов, которые проводятся по слою утепления. Традиционные прямоугольные сечения (трапециевидные, коробчатые) считаются невыгодными (ненадёжные, и тяжело соединять такие профили). |
| Выполнение пробоев в плоских крышах |
Количество пробоев следует ограничить до минимума. Оси пробоев в крыше между двумя локализированными элементами должны составлять минимум 50 см (рекомендуется 1 м). В случае применения серийной системы, например светопрозрачных элементов, это расстояние может быть сокращено до 30 см между внешними краями фартуков (манжет). Уплотнение элементов, выходящих за крышу, должно быть выведено минимум 15 см выше самого высокого слоя кровли, и дополнительно защищено уплотнительными фартуками (манжетами). Пароизоляция в местах уплотнения выступающих элементов должна быть загнута и выведена параллельно к вертикальной плоскости пробоя. |
| Выполнение водоотвода террас и балконов |
При внутреннем водоотводе террас бордюры должны быть выведены на 10 см выше террасы, а изоляция вывернута на бордюр и предохранена от сползания. Внешние желоба могут применяться только при небольших поверхностях террас и балконов. Они не должны быть длиннее 5 метров. Жесть зонта следует тщательно вклеить между слоями изоляции. В других случаях следует запроектировать внутренний водоотвод с созданием спада поверхности 1,5 2% по направлению к отверстию водостока. При применении одной водоприёмной воронки следует запроектировать место аварийного водоотвода с поверхности террасы (балкона) через небольшой слив (горгулью). Выгоднее всего применять многоэлементные водоприёмные воронки. Остаются в силе все остальные рекомендации, касающиеся осушения плоских совмещённых крыш. Кроме возможности отвода воды с поверхности следует применить отвод воды, которая может протечь с поверхности крыши на гидроизоляцию, которую тоже следует соединить с фартуками элементов крышно водоприёмной воронки. |
| Осушение обратной крыши (кровля на несущем слое под термоутеплением) |
Подъём на термоизоляции должен составлять минимум 3% по направлению к воронке. Воронки должны так конструироваться и монтироваться так, чтобы дать возможность воде стекать к водосточную трубу как с плоскости над термоизоляцией, так и под ней (на гидроизоляции). |
Требования относительно проводки труб установки ливневой канализации
|
Крышные водоприёмные воронки |
Для осушения углублённой части крыши следует применить минимум две воронки. Допускается подсоединение нескольких крышных водоприёмных воронок к одному водосточному каналу. |
Расстояние между водоприёмными воронками не должно быть больше, чем 25 м. Допускаются большие расстояния между воронками, когда ливневые стояки находятся друг от друга на расстоянии большем, чем 25 м (что обусловлено принятием соответствующего размера крышных желобов с сечением и подъёмом, рассчитанным гидравлически). |
|
Водосточные каналы (стояки) |
Ливневые стояки (водосточные трубы) можно подключить к сточным каналам установки ливневой или общесплавной канализации. В жилых домах для осушения крыш следует применять установки с вентиляционными стояками. Диаметр стояка должен быть одинаковым по всей высоте. Внешние стояки следует в их нижней части, до высоты 2 метров над поверхностью, изготавливать из чугунных раструбных труб. |
В зданиях высотой до 5 этажей допускается применение внешних стояков. Диаметр стояка следует принимать в зависимости от осушаемой поверхности согласно норме. Внутренние стояки следует проводить через нежилые помещения. Расстояние между стояками не должно превышать 25 метров. Проектирование больших расстояний между стояками обусловлено принятием соответствующего размера крышных желобов с сечением и подъёмом, рассчитанным гидравлически. | |
