💧 Дренажная система: эффективное решение для осушения участка
Дренажная система — это инженерно-техническое сооружение, предназначенное для сбора и отвода инфильтрационных и грунтовых вод. Она защищает фундамент, подвал и весь участок от подтопления, особенно актуальна при высоком уровне грунтовых вод (менее 2,5 м от поверхности).
🏗️ Когда необходим дренаж?
- При строительстве дома с подземными помещениями
- На участках с высоким уровнем грунтовых вод
- В низинах и переувлажнённых зонах
- При наличии цокольного этажа, погреба, гаража
📌 Оптимальный момент для монтажа — этап строительства фундамента. Это позволяет учесть гидрогеологические условия и минимизировать затраты.
🔄 Виды дренажных систем
| Тип дренажа | Описание |
|---|---|
| Открытый | Водоотводные каналы, кюветы |
| Закрытый | Система труб (дрены) с фильтрующей обсыпкой |
| Засыпной | Использование гравия, кирпича, бутового камня |
На дачных и коттеджных участках чаще всего применяют закрытые системы с гофрированными перфорированными трубами из ПВХ.
🧱 Материалы и конструкция
- Современные дрены — одно-, двух- и многослойные трубы с перфорацией
- Гофрированная поверхность обеспечивает жесткость и равномерное распределение нагрузки
- Отверстия диаметром 1,5–5 мм способствуют эффективному сбору влаги
- Срок службы полимерных труб — более 50 лет

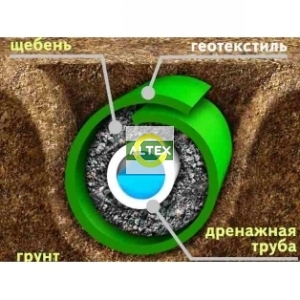

📌 Для защиты от засорения применяются фильтрующие оболочки:
- Геотекстиль — для песчаных и торфяных почв
- Кокосовое волокно — для глинистых и суглинистых грунтов
🧰 Монтаж и обслуживание
- Укладка труб с уклоном 0,005–0,01
- Обсыпка щебнем и песком, укрытие геотекстилем

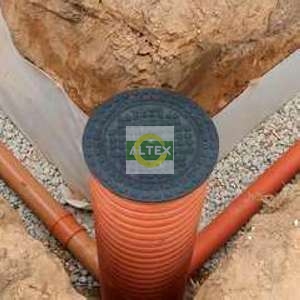

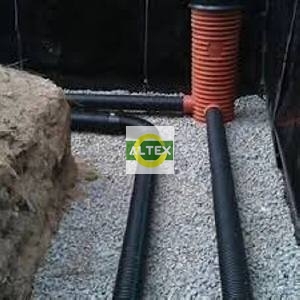

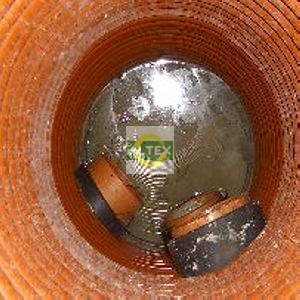

- Установка смотровых и поворотных колодцев (ПВХ или бетон)
- Промывка системы каждые 5–10 лет
📍 Люки колодцев можно замаскировать декоративными элементами или газоном.
📍 Виды дренажа по расположению
| Тип | Применение |
|---|---|
| Пластовой | Защита подземных частей дома на слабопроницаемых грунтах |
| Пристенный | Отвод воды от стен фундамента, заглубление ниже подошвы дома |
| Кольцевой | Монтаж после строительства, по периметру здания на расстоянии 1,5–3 м |
Часто используют комбинированные схемы: пластовой + пристенный.

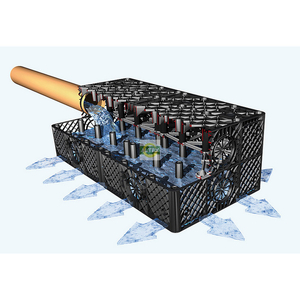

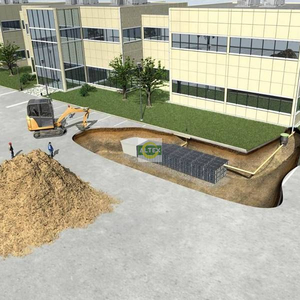

🌀 Альтернатива трубам — инфильтрационные модули GRAF

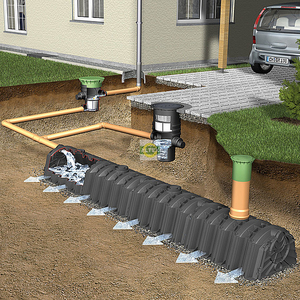

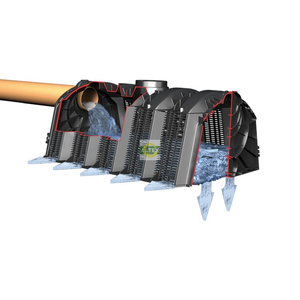

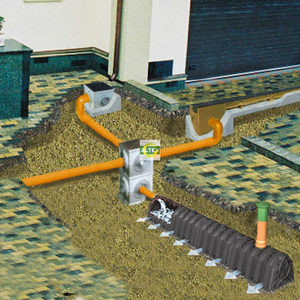

Отвод дождевой воды в дренажные тоннели GRAF 300
- Один модуль заменяет 800 кг гравия или 36 м трубы
- Вес — 15 кг, не требует спецтехники
- Упрощает монтаж, снижает трудозатраты
- Эффективнее по вместимости воды в 3 раза
- Устойчив к засорению, легко интегрируется в ландшафт

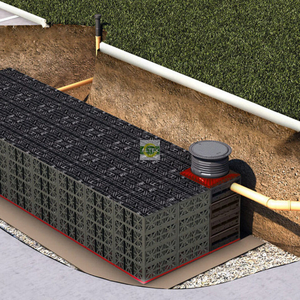

Размер дренажного поля из блоков GRAF

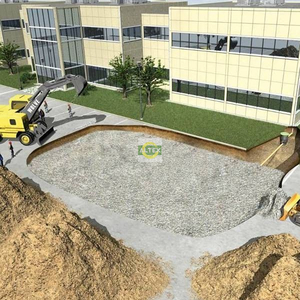

Размер дренажного поля из щебня
📌 Подходит для участков с деревьями, кустарниками и сложным рельефом.
📊 Сравнение: труба vs тоннель
| Параметр | Дренажная труба Ø200 мм | Дренажный тоннель GRAF |
|---|---|---|
| Объём приёма стоков | 200–300 л | 200–300 л |
| Площадь орошения | 2 м² | 2,5 м² |
| Требования к уклону | Высокие | Минимальные |
| Укладка | Прямолинейная | Гибкая, обход препятствий |
| Воздухообмен | Ограниченный | Отличный |
🛒 Всё для дренажа — в наличии
- Дренажные трубы Ø50–200 мм
- Геотекстиль и фильтрующие материалы
- Смотровые и водоприемные колодцы
- Модули GRAF и комплектующие
