Дренажные блоки GRAF
| Дренажные блоки GRAF

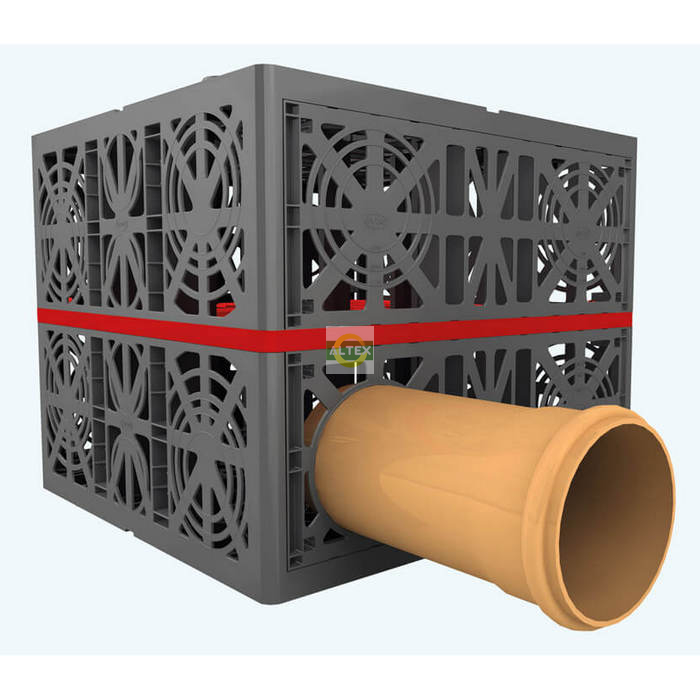

Дренажный блок служит для отвода воды с крупных объектов
 Высокая конструктивная прочность блоков позволяет укладывать на глубину до 10 слоев. Таким образом, можно значительно увеличить объем сбора воды, без увеличения площади под дренаж.

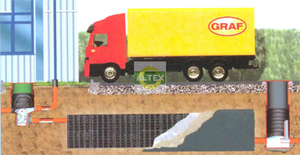

Слева дренаж из щебня Справа дренаж при помощи дренажных блоков Пример применения дренажных блоков GRAF с использованием фильтрационной шахты и дроссельной шахты (отвод воды в канализационный канал)   Глубина укладки блоков и максимальный насыпной слой грунта

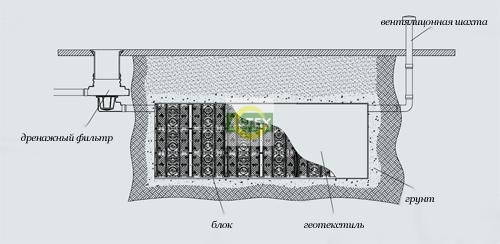

Схема установки дренажа  Техническая информация:

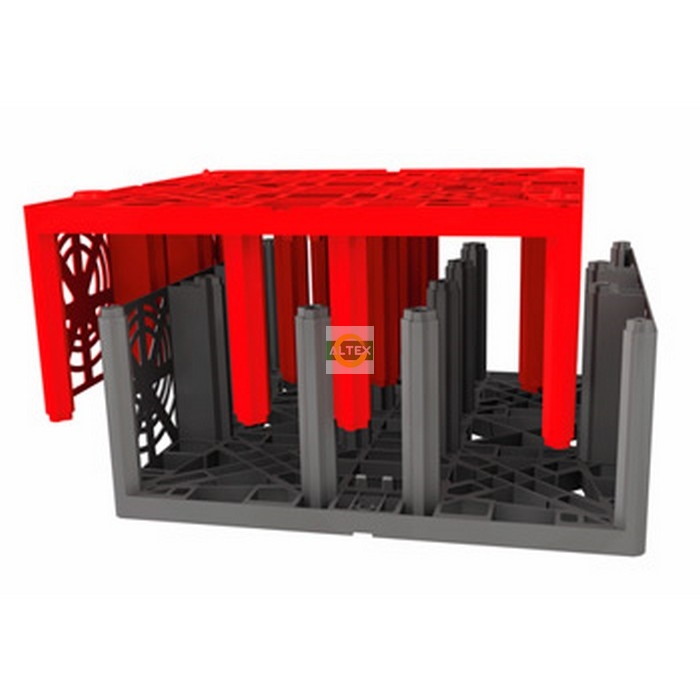

Примечание: для соединения блоков друг с другом требуются специальные пластиковые коннекторы, код № 369012, в упаковке 10 шт. Монтаж блоков  Дренажный блок ECO BLOC FLEX  Постоянная работа над улучшением и совершенствованием выпускаемой продукции, привела к созданию нового блока семейства дренажных систем GRAF.
Непревзойденные технические характеристики, принятые при производстве блока старого образца, с успехом перенесены в конструкцию нового блока. Кроме того, каркас нового блока имеет монолитную конструкцию с мощными вертикальными стойками, что позволило исключить внутренние перегородки и соединение блоков в одну линию. Получили внутренний объем в виде тоннеля с колоннами. Такая конструкция позволила увеличить полезный объем блока на 1%, также сквозной тоннель позволяет с легкостью применять оборудование для инспекции и осуществлять, при необходимости, профилактические промывки.
Преимущества: Эко Блок позволяет аккумулировать ливневые воды с последующим дренированием их в грунт, или, при использовании водонепроницаемой мембраны, использовать сохраненную воду для технических целей.
Новый Эко Блок сконструирован для снижения транспортных расходов. Два блока занимают место как один "старый" блок. Сложенные блоки устанавливаются на пластиковые опоры для перемещения. Все это подтверждает правильность приставки "ЭКО" в названии продукта. При создании блока учитывали такие эко-факторы, как: снижение вредных воздействий на окружающую среду от выхлопа транспорта, уменьшение вырубки лесов, сокращение вреда от утилизации деревянных поддонов.
 Прочное основание служит основой для всей конструкции, подключение возможно трубами диаметром от 110 до 200 мм со всех сторон. Съемные боковые крышки устанавливаются только на торцах крайних блоков.

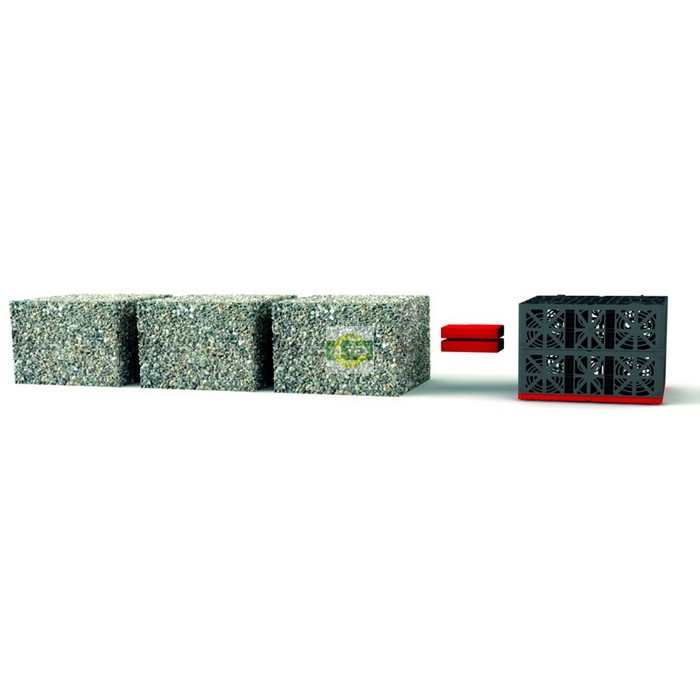

 Два блока имеют водоизмещение равное трем кубам щебня такого же размера.
Технические данные Эко Блока
Технические данные основы Эко Блока

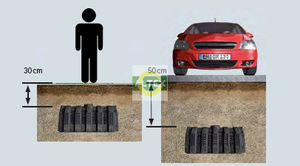

Несущая способность
Установка в пешеходной зоне
При установке в зоне с пешеходной нагрузкой, движения транспортных средств любого типа, должно быть предотвращено с помощью структурных мер или ограды.
Допустимая глубина установки и максимального покрытия грунтом указаны в таблице 1 - Покрытие грунтом.
Установка в зеленой зоне
Если трава посажена над системой инфильтрации, система должна быть покрыта геотекстилем и слоем глины примерно 100 мм толщиной, иначе газон может высохнуть быстрее чем в других областях.
Установка в местах движения транспорта
Минимальные и максимальные покрытия грунтом зависят от различных классов нагрузки: автомобиль легковой, грузовой автомобиль 12 т (грузовики), HGV (грузовой автомобиль) 30 т, HGV 40 (HS-20) и HGV60 (HS-25).
Минимальные и максимальные покрытия для различных классов нагрузки приведены в таблице 1.
Возможные монтажные ситуации всегда могут быть обсуждены с Граф.
Система покрытия (повторное использование вынутого грунта и/или гравий) должны быть с максимальным удельным весом 20 кН/м.
Таблица 1. Покрытие грунтом
* Угол внутреннего трения φ ≥ 25°
** Угол внутреннего трения φ ≥ 30°
Таблица 2. Максимальная глубина установки (основание нижнего блока)
Расположение
Расположение системы инфильтрации должны быть такими, чтобы дренажные воды не привели к повреждению зданий или других сооружений. Чтобы избежать эрозии или подтопления, система инфильтрации должна быть расположена на расстоянии не менее 1,5 глубины заложения фундаментов строений.
