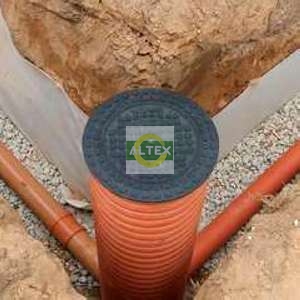

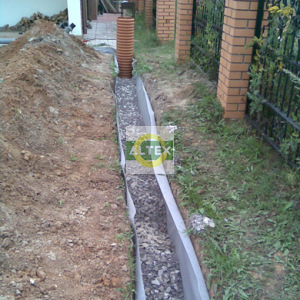

Начнем с дренажной системы, устраиваемой вокруг дома.
Это хоть и невидимый, но весьма важный элемент создания долговечности жилища. Вместе с качественной гидроизоляцией дренажная система надежно предохранит постройку от повреждений, связанных с излишней сыростью. А ведь среди них могут быть не только повреждения фундамента, отсыревшие, или хуже того, заполненные водой подвалы, но и деформированные дверные коробки и оконные рамы, вздувшиеся и покоробившиеся напольные покрытия, разрушенные несущие конструкции. Так что экономия на устройстве дренажа участка может обернуться существенными расходами на сложный и трудоемкий ремонт дома. Дренажная система – это достаточно сложное инженерно – техническое сооружение, предназначенное для сбора и удаления инфильтрованных и грунтовых вод. Иными словами, основная задача дренажа – обеспечить понижение грунтовых вод вокруг дома, что особенно важно при наличии подземных помещений у него, а также предотвратить их быстрый подъем. А всегда нужна ли дренажная система? Главными критериями здесь будут уровень залегания грунтовых вод и вид почв. Если почвы глинистые или суглинистые, а их весьма немало, то талые воды и дождевые потоки вглубь не просачиваются, а скапливаются на поверхности. В результате влага может проникать в подземные помещения, вызывая сырость всего дома. А если еще и грунтовые воды расположены близко к поверхности, то ситуация становится практически критической, и без надежной дренажной системы обойтись будет очень сложно. Но однозначно сказать нужна дренажная система или нет, смогут лишь специалисты – гидрогеологи, которые, пробурив с помощью мотобура на участке несколько скважин глубиной до 5 м и изучив гидрогеологические карты местности, определят уровень грунтовых вод в разные периоды года. Если грунтовые воды находятся ближе 2.5 м от поверхности земли – дренажная система необходима. Выбор системы производят исходя из количества воды, которую придется удалять. Так что создание надежно работающей дренажной системы – задача непростая, для выполнения которой нужно обладать специальными знаниями и оперировать большим числом технических параметров. Именно поэтому, чтобы не закапывать деньги в землю,ведь современные качественные дренажные системы достаточно дороги, а тратить их с максимальной отдачей, лучше всего заказать проект в специализирующейся на данном виде работ фирме. Не секрет, что об устройстве дренажной системы стоит позаботиться еще во время строительства дома, а именно на этапе возведения фундамента, - в этот момент ее монтаж оказывается наиболее эффективным и экономичным, да и выполнена она может быть с максимальным учетом гидрогеологических условий. Дренаж монтируют как до, как и после гидроизоляции фундамента или подвала, но обязательно перед общей засыпкой внешней стороны фундамента. Если коммуникации зданию еще не подведены, нужно указать места их ввода в дом или трассу на участке до точек ввода. В дальнейшем это позволит сохранить целостность и работоспособность дренажной системы. Не стоит отчаиваться и в том случае, если дом уже построен, просто монтаж дренажных сооружений обойдется дороже. Придется провести достаточно большой объем земляных работ, прокапывая траншеи для укладки дренажных труб и установки других элементов системы. Дренажные системы могут быть открытыми - водоотводные каналы, закрытыми - с использованием дренажных труб или засыпными гравийными, кирпичными, бутовыми. Открытый и засыпной дренаж в последнее время встречается довольно редко. На современных дачных и коттеджных участках чаще всего устраивают закрытые дренажные системы, в которые укладывают специальные трубы – дрены. До недавнего времени обычно применяли керамические или асбоцементные трубы. Перед монтажом в них делали пропилы и сверлили отверстия. Сейчас используют особые гофрированные, перфорированные по всей длине одно-, двух- и многослойные пластмассовые трубы. Благодаря гофрированной поверхности дрены обладают достаточной жесткостью и при небольшой толщине стенок могут выдерживать значительные нагрузки, при этом гофры позволяют равномерно распределить нагрузку по трубе. Для изготовления изделий чаще всего выбирают полиэтилен низкого (ПЭНД) или высокого (ПЭВД) давления, поливинилхлорид (ПВХ) и полипропилен (ПП). Большое количество мелких отверстий в дренах способствует эффективному сбору поступающей к ним воды и ее отводу в водоприемные колодцы. Но каждый из видов труб имеет свои особенности. Начнем с того, что однослойные преимущественно делают из твердого ПВХ. За счет того, что внутренняя поверхность, также как и внешняя, у них гофрированная, эти трубы отличаются высокой эластичностью, но малая кольцевая жесткость ограничивает глубину их и укладки (2-3 м). Двухслойные изделия, как правило, изготавливают из полиэтилена. В отличие от однослойных, они имеют гладкую внутреннюю стенку, что позволяет использовать их там, где в воде содержатся различные взвеси. Ну а для эксплуатации в сложных условиях, например под дорогой, по которой ездит тяжелая техника, нужны жесткие многослойные дренажные трубы, рассчитанные на большие нагрузки и монтаж на глубине до 10 м. Полимерные дренажные трубы выпускаются с внутренним диаметром от 50 до 200мм. На дачных и коттеджных участках чаще всего используют изделия с внутренним / наружным диаметром 80/92, 91/100, 113/126, 145/160 мм. Для предохранения от заливания и забивания отверстий песком и почвой некоторые марки дренажных труб снабжают оболочками их фильтрующего материала. В основном применяют фильтры двух видов: из геотекстиля и из натурального кокосового волокна. Дрены с геотекстильным фильтром монтируют на песчаных, супесчаных и торфяных почвах. Модели с фильтром из кокосового волокна укладывают в суглинках и глинах. Ну а трубы без фильтра обычно используют там, где вероятность попадания в их отверстия песка и ила полностью отсутствует, однако такие грунты встречаются редко. Срок службы полимерных дренажных труб превышает 50 лет. Полимерные дрены поставляются в бухтах по 50 и100 м длиной, при этом масса 50 – метровой – всего около 25 кг. Для соединения труб между собой служат специальные муфты и фасонные изделия. При создании дренажной системы кроме труб будут нужны смотровые и поворотные колодцы, которые служат для контроля работы водосточных сооружений и их периодической очистки, что обычно требует раз в 5-10 лет. До недавнего времени колодцы собирали из железобетонных колец диаметром 400 или 700 мм, сегодня все чаще применяют изделия из ПВХ. Наибольшее распространение в индивидуальных хозяйствах имеют модели диаметром 315 мм и высотой от 1,25 до 3 м. Они прочны и достаточно легки, не требуют при установке использование специальной техники, не говоря уже о том, что при монтаже таких пластиковых устройств резко уменьшается объем земляных работ. Ну а для того, чтоб люки колодцев не портили внешний вид придомовой территории, их закрывают самыми разными способами: цветочными вазами, скамейками, садовой скульптурой и даже высаживают на них газон. Собранная дренажными трубами вода поступает в расположенный в самом низком месте участка водоприемный колодец, откуда она может забираться для полива, сбрасываться в общую канаву водоотвода или трубу ливневой канализации, направляться в накопительную емкость. По характеру расположения дренаж делят на два основных вида – пристенный и пластовой. Выбор между ними осуществляется исходя из имеющихся гидрогеологических условий: уровня грунтовых вод и типа грунта. Пластовой дренаж в основном используется для защиты подземных частей дома, возводимых на слабопроницаемых грунтах – глинистых и суглинистых. Его выполняют в виде так называемой фильтрующей постели, укладываемой в основании защищаемого сооружения непосредственно на водоносный грунт, и делают это одновременно со строительством здания. Данный вид дренажа полностью защищает постройку не только от потопления грунтовыми водами, но и от увлажнения капиллярной влагой. Пристенный дренаж применяют в тех случаях, когда водоупорный слой залегает неглубоко от поверхности и основание защищаемого сооружения находится непосредственно на нем. Дренаж предназначен для сбора и отвода воды, которая вплотную подходит к фундаментным стенам здания, для ограничения уровня поднятия воды выше линии расположения дренажных труб и предотвращения затопления подвальных помещений. Чтобы добиться этого, дрены с фильтрующей отсыпкой помещают по периметру постройки с наружной стороны фундамента на расстоянии не менее 0,7 м от плоскости стены и заглубляют ниже подошвы дома. Глубина заложения пристенного дренажа по отношению к полу подвала составляет 0,5-1м. Но чаще всего используют комбинацию пластового и пристенного дренажа. В этом случае пластовый дренаж соединяют с пристенным с помощью труб или специальных фильтрующих материалов. Как и пластовой, пристенный дренаж выполняют на стадии сооружения фундамента. Если же решение об устройстве дренажной системы возникло уже через некоторое время после возведения дома, имеет смысл использовать траншейный кольцевой вариант. Тогда дренажный контур располагают на расстоянии 1,5-3 м от стен по всему периметру защищаемого здания. Глубина понижения уровня грунтовых вод в этом случае зависит от степени заглубления дренажных труб. Различают два типа такого дренажа – совершенный и несовершенный. Второй не чем не хуже первого, просто горизонтальный трубчатый дренаж совершенного типа полностью прорезает водоносный горизонт и доходит до водоупорного слоя, а несовершенного - лишь частично. Так же, как и вокруг дома, при необходимости траншейный дренаж может быть выполнен и по всему приусадебному участку. При этом, правда, чаще используют линейные схемы сбора грунтовых вод. Качество работы дренажной системы прежде всего зависит от правильности и аккуратности ее монтажа. Дно выкопанной траншеи утрамбовывают и засыпают слоем щебня или гравия толщиной не менее 5 см, на который и укладывают трубы. При этом дренажный слой планируется с постоянным уклоном: в глинистых грунтах он должен составлять не менее 2мм/пог.м, в песчаных 3мм/пог.м. Реально же для хорошего стока воды нужен уклон 5-10 мм. на 1 пог. м трубы. Нарезанные в размер дрены соединяют между собой надвижными муфтами, тройниками, отводками и другими фасонными изделиями. После укладки и проверки работоспособности системы трубы засыпают дренирующими материалами. Ближе к дрене насыпают слой промытого щебня или гравия с размером зерна не более 16 мм. Поверх стелют полотно из геотекстиля, отделяющее его от слоя песка фракцией 0,5-1 мм. В зависимости от водопроницаемости окружающего грунта толщина слоев колеблется от 10 до 30 см – чем ниже водопроницаемость, тем тоще засыпка. Засыпку дрен следует проводить очень аккуратно, чтобы не нарушить соединений и не изменить уклон труб. Ну а сверху дренирующий слой покрывают ранее вынутой землей, из которой предварительно удаляют камни. Нередко для улучшения сбора воды вместо земли траншеи полностью заполняют водопроницаемым грунтом и закрывают дерном. Глубина заложения дренажных труб зависит от уровня грунтовых вод, а кроме того определяется глубиной промерзания грунта, степенью заглубления фундамента дома и рядом других параметров. В любом случае дрены располагают не менее чем в 80 см от поверхности. Вода отводится самотеком за счет уклона или принудительно насосом в общую дренажную канаву, уличный кювет, овраг, декоративный водоем, водосборный колодец или ливневую канализацию. -При подготовке проекта благоустройства участка внимание обращается на следующие факторы:

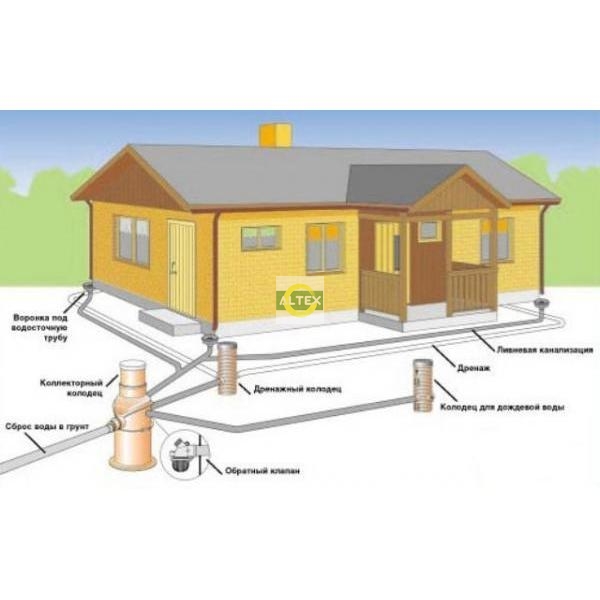

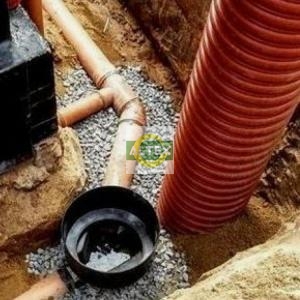

грунтовые воды: решение – глубинный ; поверхностные воды: решение-устройство ливневого, поверхностного водоотвода на участке Даже при идеальных дренирующих свойствах грунта после сильного дождя на поверхности земли возникают лужи. Под Киевом же, где наиболее распространенный тип грунта - суглинки, вода на поверхности земли ещё долго стоит после дождя. Излишнее количество воды приводит к проникновению влаги в подвалы, может стать причиной уменьшения гидроскопичности материалов, разрушения фундаментов. Переувлажнение почвы ведет к их заболачиванию, что вызывает болезни деревьев и кустов. Газон часто вымокает и загнивает. Поэтому на участке всегда присутствует система сбора ливневых стоков или, как её еще называют, система поверхностного водоотвода или ливневая канализация. Поверхностный дренаж, поверхностный водоотвод, или ливневка — это сбор и отвод дождевой и талой воды с поверхности участка, дорожных покрытий, открытых террас и крыш зданий за пределы территории в ливневую канализацию или придорожные кюветы. Поверхностный дренаж, может быть выполнен с помощью точечных элементов (точечный водоотвод) или организации водоотводной линии (линейный водоотвод). Точечный дренаж используется для локального сбора дождевых и талых вод, линейный поверхностный водоотвод - для сбора атмосферных осадков со значительной площади. Наиболее рациональным является сочетание этих двух систем. Линейный водоотвод Поверхностный линейный водоотвод представляет собой систему из модульных желобов (каналов, водостоков, лотков) и пескоуловителей - емкостей, в которых задерживается вынесенный потоком воды песок и мелкий мусор. В зависимости от количества дождевых или талых вод, вида грунта, интенсивности движения и других факторов применяются бетонные, полимербетонные или пластиковые желоба. Сверху водостоки и пескоуловители закрываются съемными защитно-декоративными решетками. Решетки препятствуют попаданию в систему мусора, листвы, а также обеспечивают безопасность перемещения пешеходов и транспорта. Через систему вертикальных и горизонтальных отводов линейная дренажная система соединяется с ливневой канализацией. Точечный водоотвод
| |
